게이머핑거 체리 스위치

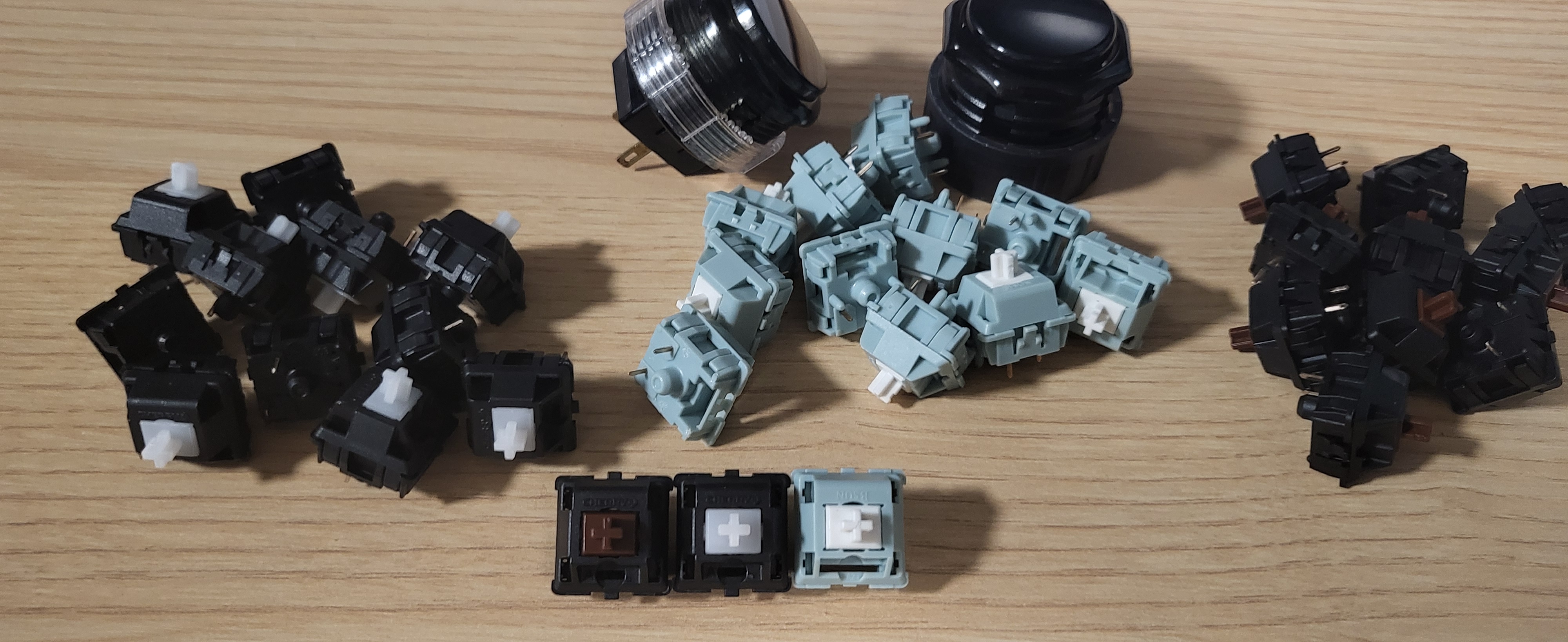

체리 갈축, 백축, 오울랩 런던포그 스위치 입니다.

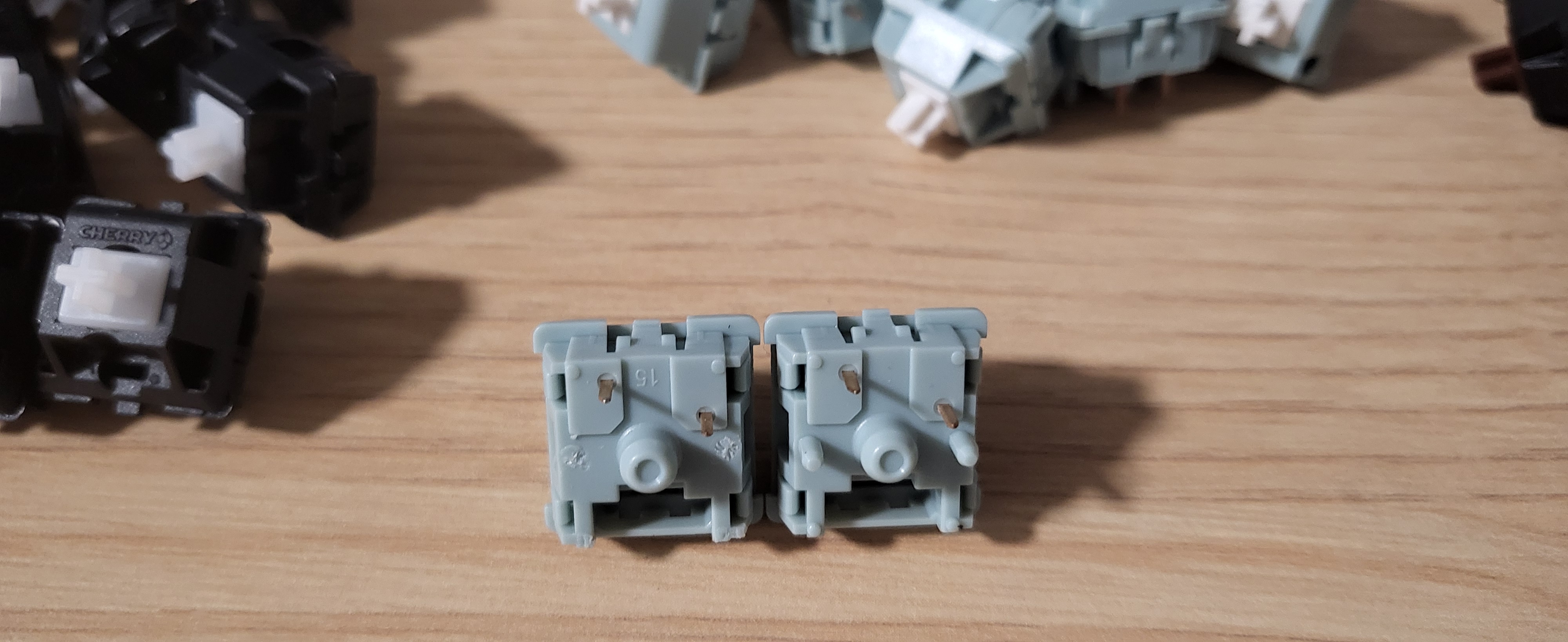

런던포그 스위치는 5핀이어서 2개의 기둥을 제거하고 테스트를 했습니다.



하나의 버튼에 동일 스위치를 바꿔가며 테스트를 한 결과



동일한 제품의 스위치여도 안쪽의 사출 부품의 편차만큼 입력지점의 편차가 있었습니다.



같은 갈축이나 백축등의 스위치여도 여러개를 같은 버튼에 누적상태로 유지해보니



유지가 되는 스위치가 한 두개 있었고 나머지는 전부 연타가 나오는 오입력이 있었습니다.

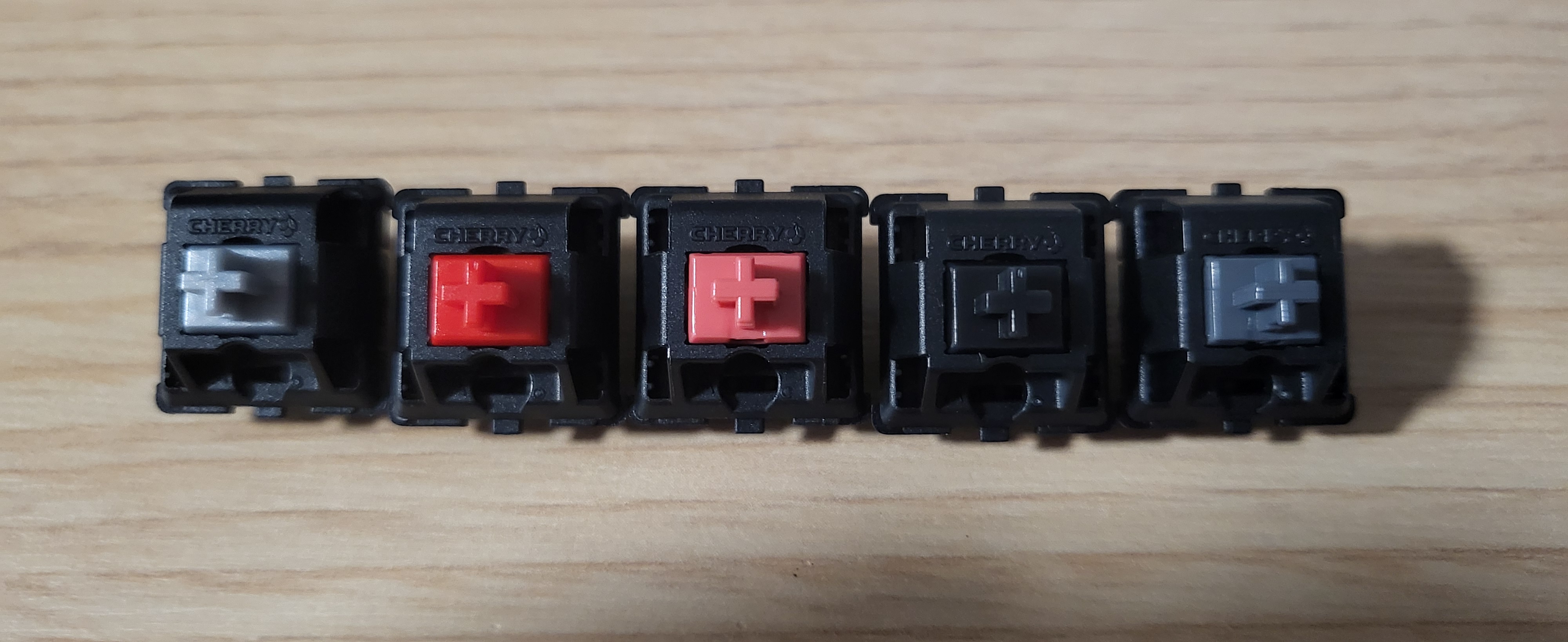

체리 은축,적축,저소음적축,흑축,저소음흑축 스위치 입니다.



좌측은 삼덕사 체리 스위치의 은축 스위치이며 우측은 게이머 핑거의 은축 스위치입니다.



삼덕사 체리 스위치의 은축 스피링은 기본 상태, 게이머핑거의 은축 스피링은 윤활제가 살짝 묻어 있는 상태입니다.

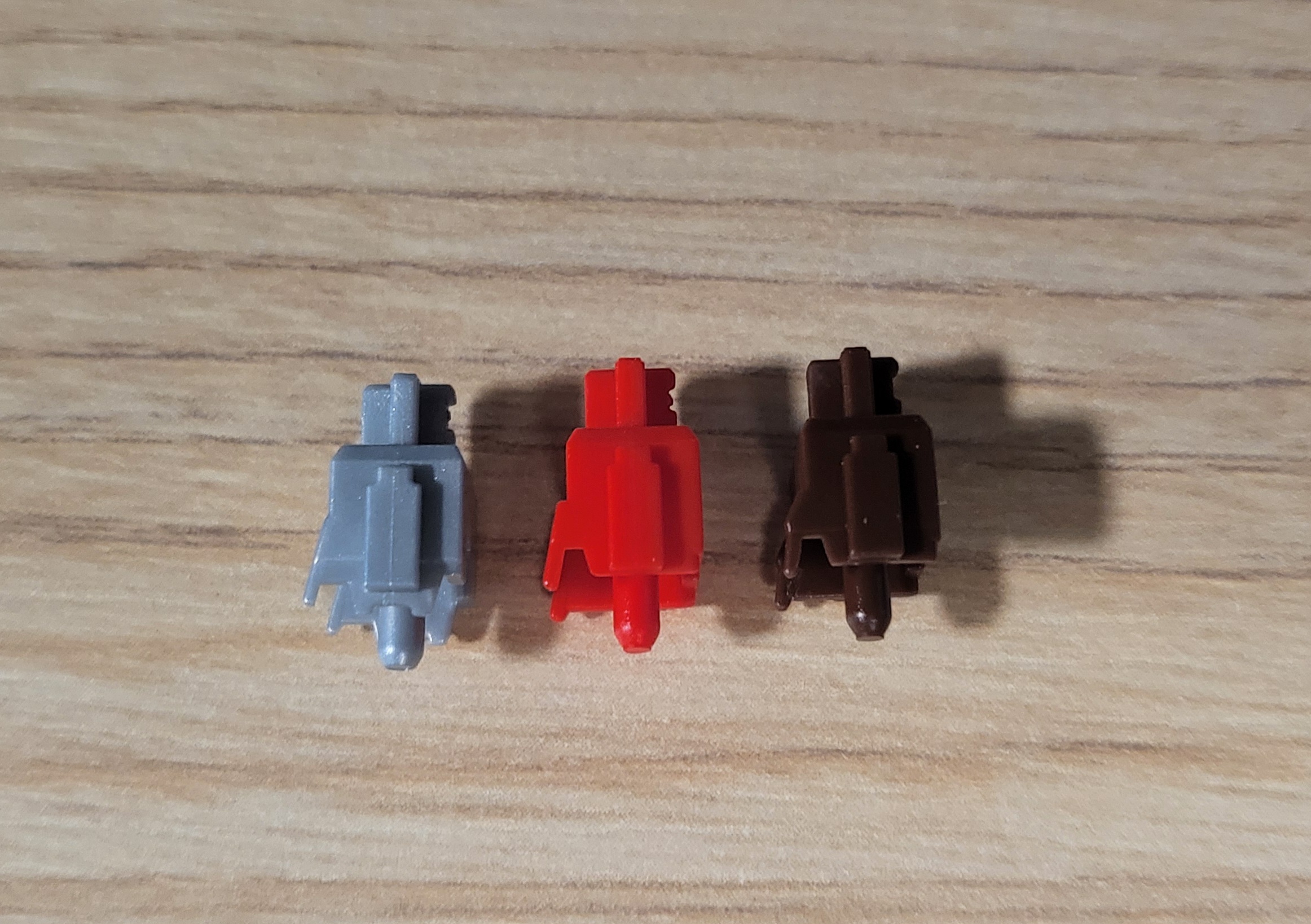

모두 분해를 하여 확인해보니 색상이 다른 십자 사출부품과 스프링을 제외한 부품은 동일한 부품인 것 같습니다.

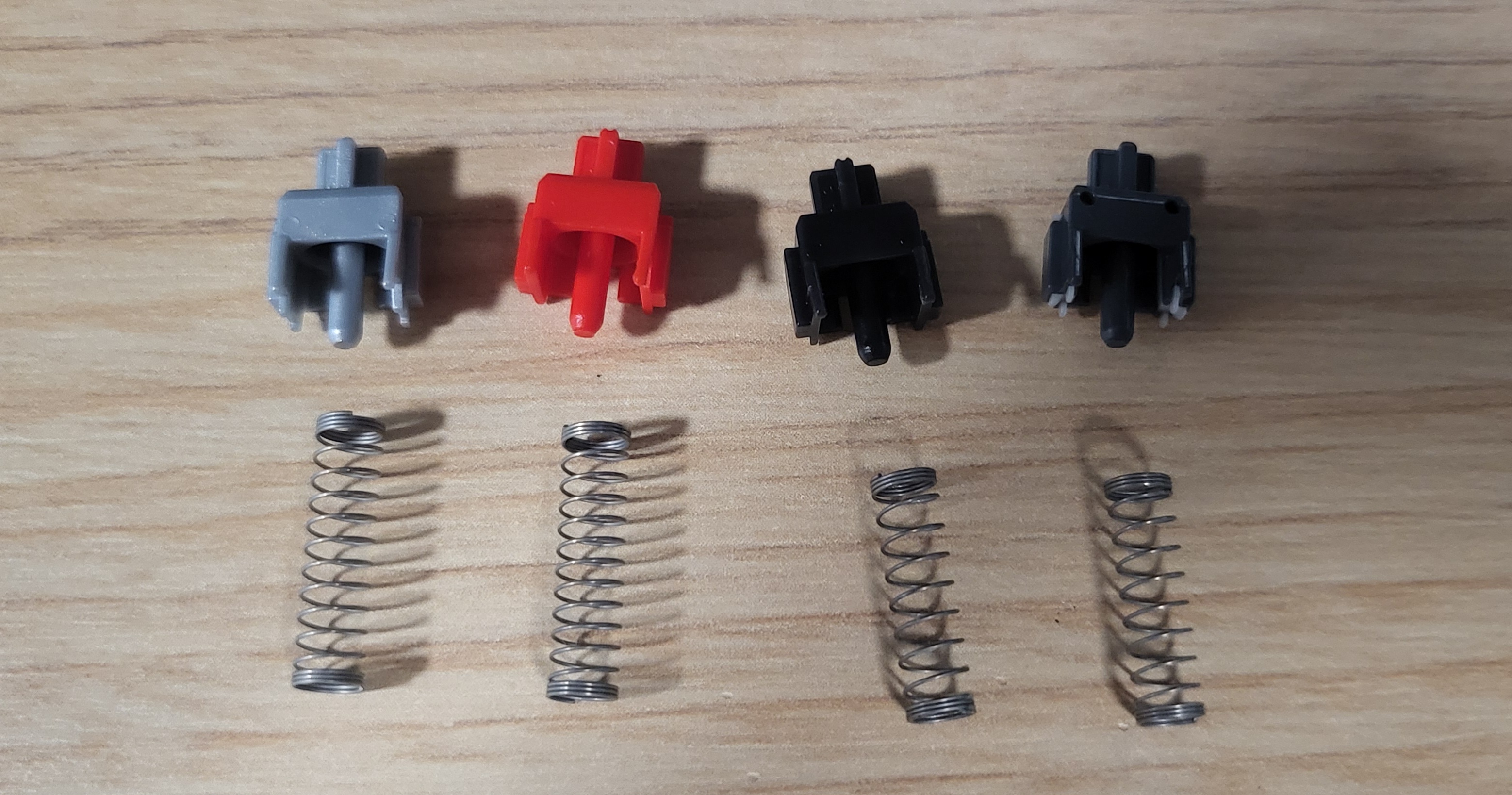

스프링도 은축,갈축,적축,저소음적축은 동일하며 흑축과 저소음 흑축이 동일한 스프링이었습니다.



스위치의 키압 차이는 스프링 차이인 것 같습니다.





입력지점은 색상이 다른 사출부품의 걸려지는 부분에 따라 미세하게 달라지는 것 같습니다.



이 사출부품의 미세한 차이로 같은 스위치여도 입력지점의 편차가 생기게 되는 것 같습니다.



적축, 갈축, 백축, 흑축, 저소음적축, 저소음흑축은 모두 2mm 정도의 입력지점,



은축만이 1.2~1.3mm의 입력지점을 가지고 있어  0.7~0.8mm의 큰 입력지점 차이가 있습니다.





흑축과 저소음 흑축에 들어가는 스프링의 압이 14mm에 입력압 기준 60g(바닥압 80g정도),



백축에 들어가는 스프링이 55g, 나머지 축들에 들어가는 스프링은 45g 정도입니다.



은축 스위치를 분해하고 좌측 은축의 기본 스프링을 흑축에 있는 스프링으로 교체 하여 조립했습니다.





입력지점은 그대로지만 압이 더 강해진게 느껴지며 스치면서 눌러지거나 누적상태에서 연타가 나가는 오입력이 조금 줄었습니다.





은축에 적응이 되지 않아 스위치를 교체하여 사용하려고 했지만



다른 스위치들은 은축과의 입력지점 차이가 크기에 거의 대부분 누적상태에서 오입력이 일어나게 되니



은축에 스프링을 교체하여 사용하거나 윤활 정도만 추가하여 테스트를 해봐야 겠습니다.
